8.2.5.2. Linhas de referência

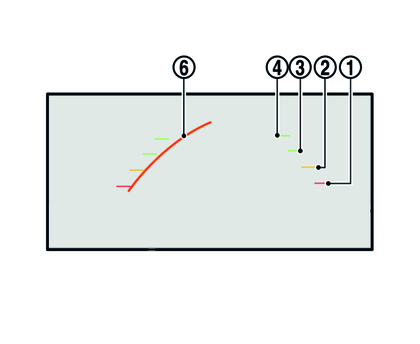

São apresentadas no monitor linhas de referência que indicam a largura do veículo e as distâncias entre objectos e os contornos da carroçaria (A).
Linhas de referência de distância:
Indica as distâncias a partir da carroçaria.
Linha vermelha (1): cerca de 0,5 m (1,5 pés)
Linha amarela (2): cerca de 1 m (3 pés)
Linha verde (3): cerca de 2 m (7 pés)
Linha verde (4): cerca de 3 m (10 pés)
Linhas de referência da largura do veículo e linhas de percurso previsto (5):
Indica a largura do veículo quando se faz marcha-atrás.
Linhas de percurso previsto dinâmicas (6):
As linhas de percurso previsto dinâmicas são apresentadas no monitor quando o volante é rodado. As linhas de percurso deslocam-se dependendo de quanto o volante é rodado e não serão apresentadas enquanto o volante estiver com as rodas em linha recta.
A vista dianteira não é apresentada quando a velocidade do veículo é superior a 10 km/h.
Os objectos no monitor correspondem a uma imagem inversa, semelhante ao observado nos espelhos retrovisores e exteriores.
Em estradas com neve ou escorregadias, pode haver uma diferença entre a linha de percurso previsto e a real.
As linhas apresentadas na visão traseira encontram-se ligeiramente para a direita, porque a câmara retrovisora não está instalada no centro da parte traseira do veículo.
Quando o monitor apresenta a vista dianteira e o volante é rodado cerca de 90 graus ou menos a partir da posição neutra, as linhas de percurso previsto direita e esquerda (6) são apresentadas. Quando o volante é rodado cerca de 90 graus ou mais, é apresentada apenas uma linha no lado oposto da rodagem.
