4.3.2.5. Carga normal com cabo NISSAN Modo 3 (consoante equipamento)
O cabo NISSAN Modo 3 pode ser utilizado com uma estação de carga normal com tomada EV. O seu concessionário de veículos eléctricos NISSAN pode informá-lo quanto à disponibilidade deste cabo no seu país. O cabo NISSAN Modo 3 é um cabo de carregamento dedicado para veículos eléctricos e pode ser utilizado em estações de carga normais públicas compatíveis e algumas versões de unidades de carregamento domésticas.
Antes de iniciar a carga, leia cuidadosamente as instruções fornecidas na estação de carga normal.

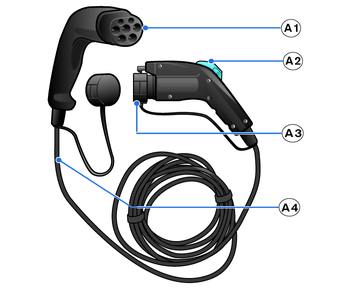

Cabo NISSAN Modo 3
- A1Ficha Tipo 2 (com terminal macho)
- Ligue a ficha à tomada de uma estação de carga normal.
- A2Conector de carga normal com botão de libertação (com terminal fêmea)
- Ligue o conector de carga normal à porta de carga normal.
- A3Tampa de segurança (consoante equipamento)
- A4Cabo
Especificações do cabo NISSAN Modo 3 (tipo 1)
Ficha tipo 2 em conformidade com a norma IEC62196–2
Conector de carga normal tipo 1 em conformidade com a norma IEC62196–2
Corrente nominal: 32A
Tensão nominal: 250V
Grau de protecção (IP): IP24 não acoplado/IP44 acoplado
- A1Ficha Tipo 2 (com terminal macho)
- Ligue a ficha à tomada de uma estação de carga normal.
- A2Conector de carga normal (com terminal fêmea)
- Ligue o conector de carga normal à porta de carga normal.
- A3Tampa de segurança (consoante equipamento)
Especificações do cabo NISSAN Modo 3 (tipo 2)
Ficha tipo 2 em conformidade com a norma IEC62196–2
Conector de carga normal tipo 2 em conformidade com a norma IEC62196–2
Corrente nominal: 32A
Tensão nominal: 250V
Grau de protecção (IP): IP24 não acoplado/IP44 acoplado
O cabo NISSAN Modo 3 não necessita da caixa de controlo porque as comunicações de segurança são geridas directamente entre a estação de carga normal e o veículo.
Não desmonte, repare nem modifique o cabo NISSAN Modo 3.
Não toque nos terminais eléctricos do cabo NISSAN Modo 3.
Não permita que uma criança manuseie ou utilize o cabo NISSAN Modo 3 sem supervisão de adultos.
Precauções relativas ao manuseamento do cabo NISSAN Modo 3
Não puxe, torça, dobre, pise nem arraste o cabo. Em caso de uma anomalia ou problema:
Não utilize o cabo NISSAN Modo 3 se tiver uma anomalia ou problema, como um corte profundo, fissura, danos ou corrosão.
Se a carga parar ao deslocar o cabo, tal pode dever-se a uma ligeira ruptura. Quando isto acontece, pare imediatamente de utilizar o cabo NISSAN Modo 3.
Pare imediatamente de utilizar o cabo NISSAN Modo 3 se observar alguma anomalia ou problema, como um odor estranho, fumo ou ruídos invulgares provenientes do cabo NISSAN Modo 3 durante a carga.
Manuseie cuidadosamente o cabo NISSAN Modo 3. Por exemplo, não deixe cair o cabo NISSAN Modo 3, não o sujeite a choques excessivos nem o mergulhe dentro de água.
Precauções relativas ao armazenamento do cabo NISSAN Modo 3
Não armazene o cabo NISSAN Modo 3 num local exposto a luz solar directa.
Não armazene o cabo NISSAN Modo 3 num local exposto ao vento e chuva.
Certifique-se de que armazena o cabo NISSAN Modo 3 com a tampa de protecção instalada para proteger a peça do terminal do conector de carga normal da sujidade e poeira.
Não armazene o cabo NISSAN Modo 3 em condições em que o cabo fique torcido.
