3.3.1. Componentes de alta tensão

  • O sistema do veículo eléctrico utiliza alta tensão até cerca de DC 400 Volts. O sistema pode ficar quente durante e após o arranque, e quando o veículo é desligado. Tenha cuidado com a tensão alta e a temperatura elevada. Siga as seguintes etiquetas de aviso no veículo.

  • Nunca desmonte, retire ou substitua peças e cabos de alta tensão, bem como os respectivos conectores, pois podem causar queimaduras graves ou dar origem a choques eléctricos que podem provocar ferimentos ou morte. A cor dos cabos de alta tensão é laranja.

  • O sistema de alta tensão do veículo não possui nenhuma peça cuja reparação ou manutenção possa ser feita pelo utilizador. Leve o veículo a um reparador LEAF bem informado, como um concessionário para veículos eléctricos NISSAN certificado, para quaisquer trabalhos de manutenção necessários.

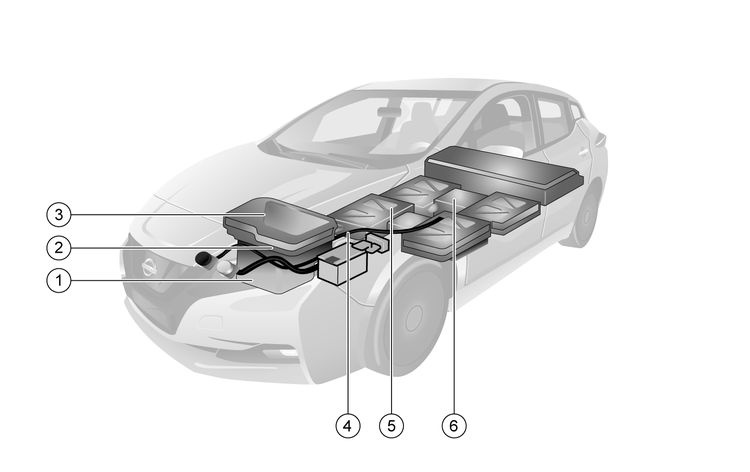

  • 1.Motor de tracção e engrenagem de redução
  • 2.Inversor do motor de tracção
  • 3.Módulo de fornecimento de energia (PDM)
  • (Carregador, Conversor DC/DC, Caixa de derivação)
  • 4.Cablagens de alta tensão (laranja)
  • 5.Bateria de iões de lítio
  • 6.Ficha de serviço
