6.2.1. Interpretação das linhas visualizadas
Utilize as linhas do ecrã como referência. As linhas são condicionadas pelo número de ocupantes, nível de combustível no depósito, posição do veículo, estado do piso e inclinação da estrada. Verifique sempre observando directamente a zona em torno do veículo durante a manobra de marcha-atrás.
A linha de referência de distância e da largura do veículo devem ser utilizadas apenas como referência quando o veículo se encontra numa superfície plana e pavimentada. A distância observada no monitor serve apenas de referência e pode diferir da distância real entre os objectos visualizados e o veículo.
Quando efectuar a marcha-atrás numa subida, os objectos visualizados no monitor encontram-se mais afastados do que aparentam. Quando efectuar a marcha-atrás numa descida, os objectos visualizados no monitor encontram-se mais próximos do que aparentam. Utilize o espelho retrovisor interior ou observe directamente para avaliar correctamente as distâncias em relação aos objectos.

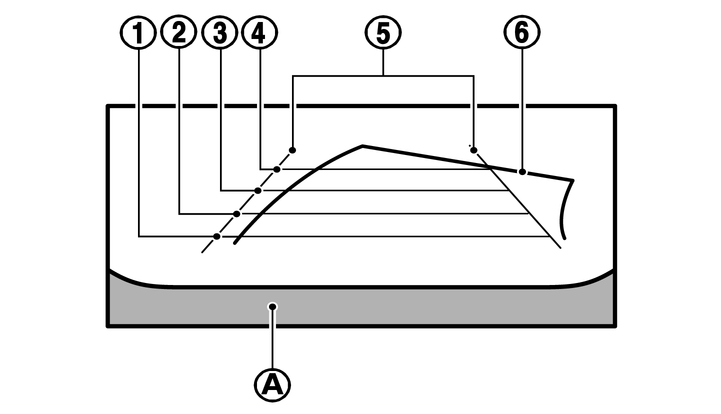

As linhas apresentadas no visor indicam a folga do veículo e a distância entre o obstáculo e o pára-choques (A).
As linhas apresentadas devem ser interpretadas da seguinte forma:
(1) 0,5 m (1,5 ft) – vermelha
(2) 1 m (3 ft) – azul
(3) 2 m (7 ft) – azul
(4) 3 m (10 ft) – azul
Linhas de referência da largura do veículo (5):
Indica a largura do veículo quando se faz marcha-atrás.
Linhas de percurso previsto (6):
Indica o percurso previsto na inversão de marcha. As linhas do percurso previsto serão apresentadas no monitor quando o veículo estiver na posição R (marcha-atrás) e se o volante for rodado. As linhas de percurso previsto deslocam-se dependendo de quanto o volante é rodado e não serão apresentadas enquanto o volante estiver com as rodas em linha recta.
As linhas de referência da largura do veículo e a largura das linhas de percurso previsto são maiores do que a largura e do que o percurso reais.
