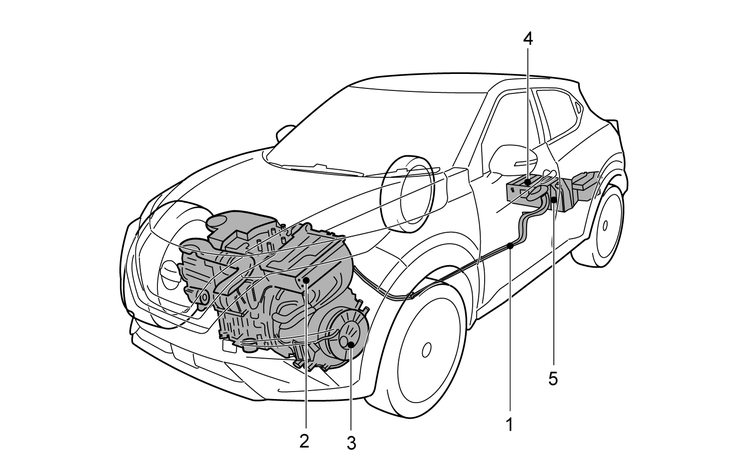

Cablagens de alta tensão (laranja)

Estas cablagens são de alta tensão e têm uma cor laranja.

Não toque nas cablagens nem retire o conector da base do cabo.

Inversor (incluindo conversor DC-DC)

Este dispositivo controla diversas funções relacionadas com o sistema híbrido.

Tenha cuidado, pois pode ficar quente após a condução.

O conversor DC/DC está integrado no inversor.

Motor eléctrico para condução

Este motor destina-se a fazer funcionar o veículo. Tenha cuidado, pois pode ficar quente após a condução.

Ficha de serviço

Esta ficha é utilizada para cortar a alta tensão durante a realização da manutenção. Nunca toque nesta ficha.

Bateria de tracção de iões de lítio

Esta bateria é carregada a partir da energia eléctrica gerada pelo motor eléctrico e/ou da energia regenerativa do motor eléctrico. A bateria de iões de lítio também fornece energia eléctrica ao motor eléctrico (condução) durante a condução.
